红外热像仪能够出色监控燃烧火焰

  众多行业通过火炬塔燃尽生产过程中不需要的废气副产物，或工厂设备计划外超压期间泄压阀所释放的可燃烧气体。其应用范围包括油气钻井作业、炼油厂、化学加工厂、煤气分配基础设施和垃圾掩埋区等。在多数情况下，法规要求监控火炬塔的火焰，或点燃气体的引燃火焰，以避免未燃烧的碳氢化合物进入大气。
  红外热像仪堪称一款理想的监控工具，因为它们实际上能够在任何气候条件下，24/7 地自动进行远程监控。此外，热像仪还避免了采用其它技术，如紫外（UV）火焰探测器、火焰电离分光计、热电偶和高温计等，所引发的技术及成本相关的问题。
  艾克赛普 红外热像仪
- 检验燃烧情况，减少未燃污染物
- 迅速通过声光报警器，报告未燃烧
现象
- 通过电视或PC 显示器，进行远程
可视监控
- 提供定量温度读数
- 能够通过电子邮件和内部网通知工
厂管理人员
- 能够通过以太网连接到中央控制室
- 能在任何气候条件下，全天候工作
  燃烧是一个复杂过程燃烧系统通常是防止有害的碳氢化合物污染气体进入大气的最后一道防线。例如，甲烷不仅易燃，而且作为温室气体，其危害度是二氧化碳的23 倍。

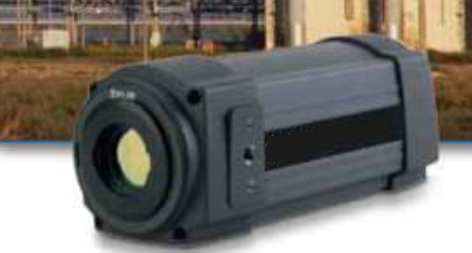

艾克赛普 A310 红外热像仪


尽管肉眼不可见，但红外热像仪却能监控火焰塔内的火焰是否正在燃烧。如果没有燃烧，有害气体就会进入大气，将发出报警，并立即采取措施。
   如果火焰塔不再燃烧，工厂经理需要立即了解情况，并快速重新点燃火焰，以防工厂停工。到目前为止，已尝试过采用多种技术，来监控用以点燃气体的引燃火焰，并检测火焰塔的火焰，它们取得了不同程度的成功。但这些技术大多数在减少火焰塔的燃烧烟尘方面表现不佳或完全束手无策，而烟尘是燃烧效率的一个重要标志。
  问题之一在于，废气量变化莫测，正常运行下净化燃气期间的气体量较小，而在泄压阀紧急排放期间或整个工厂排气时会产生大量气体。火焰塔随之产生的火焰的大小和亮度，以及所生成的烟尘量，取决于释放出了多少可燃物质。辅助气体，如空气或蒸汽，可能会注入
到燃烧气体流中，以更加充分地燃烧，减少烟尘。
  艾克赛普 红外热像仪为您提供出色的解决方案
  艾克赛普 红外热像仪能够识别火焰塔的火焰与周围背景（一般为天空或云彩）的热特征差异。除检测火焰塔的火焰外，这些热像仪还能用于监控引燃火焰。热像仪通常安装在台座或其它坚硬结构上，配以防潮保护罩，以免它们受到恶劣天气状况的影响。
这些热像仪具备光谱响应和校准功能，允许它能透过空气中的湿气，清晰拍摄图像，并读取火焰塔或引燃火焰的温度。借助艾克赛普 红外热像仪所拍摄的图像，观测员甚至能发现因气体构成成分或气量较低而造成的、肉眼所不可见的烟道出口火焰。这解决了紫外火焰探测器受烟尘影响无法拍摄清晰图像的问题。红外热像图和可见图像能作为模拟或数字数据，实时传输到中央控制室。
  自动化控制除视觉监控烟道出口火焰和烟尘外，还可自动控制辅助气体与废气比。当正确调整这两种气体的比例之后，能够更为充分地燃烧，减少烟尘。在异常情况下，需立即调整空气或蒸汽量，以合理充分燃烧。此外，自动辅助气体注入控制也有助于避免消耗过量蒸汽，从而大幅节约成本。艾克赛普 A310 红外热像仪具有多项支持自动控制的功能。从一开始，热像仪就能探测火焰温度和大小，这是控制方案内的关键参数。经过校准的数据可使用无线接入点、光纤电缆或CAT-6 以太网电缆，通过A310 的以太网端口传输到运行辅助气体控制程序的PLC 或PC。如果数据超出了用户预设的限制范围，热像仪将通过数据I/O 端口，向控制室发送报警信号。另外，A310 热像仪还能通过配置，在到达数据阈值时，通过.
电子邮件（SMTP）或FTP 协议，自动经由以太网将数据和图像发送到PC，藉此创建数据记录，供日后查看。

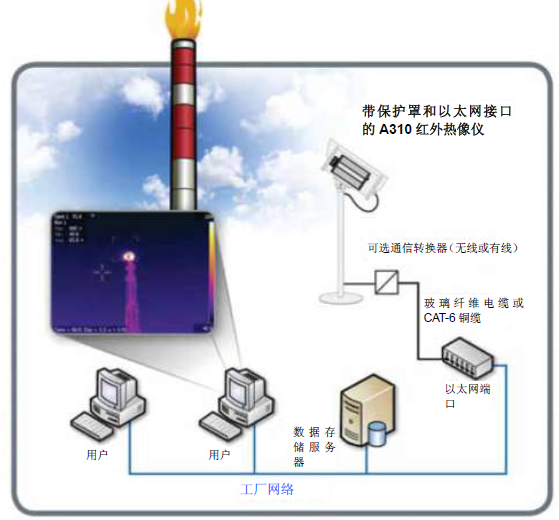

燃烧探测系统的安装示意图

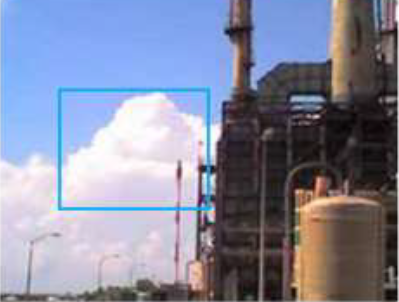

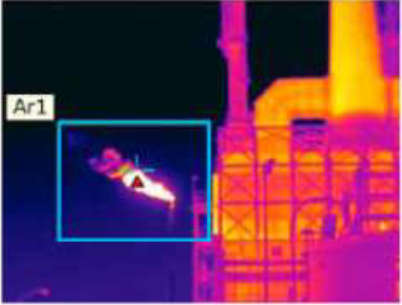

热图像清晰显示肉眼所不及的火焰
